RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:00 |
|
|

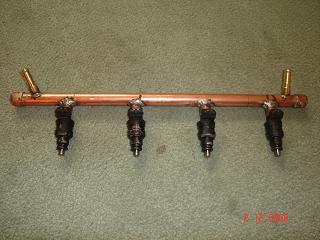

kompletna listwa z wlozonymi wtryskiwaczami
michal928 dodał/a następującą grafikę:
Edytowane przez michal928 dnia 20-03-2008 09:34 |

|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:00 |
|
|
komputer sterujacy praca silnika
michal928 dodał/a następującą grafikę:
Edytowane przez michal928 dnia 20-03-2008 09:34 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:00 |
|
|
Czujnik temperatury cieczy zamiast czujnika piatego wtrysku
michal928 dodał/a następującą grafikę:
Edytowane przez michal928 dnia 20-03-2008 09:31 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:01 |
|
|
Wyjscie podcisnienia przykrecane zamiast piatego wtrysku
michal928 dodał/a następującą grafikę:
Edytowane przez michal928 dnia 20-03-2008 09:31 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:01 |
|
|
nowa wiazka silnika
michal928 dodał/a następującą grafikę:
Edytowane przez michal928 dnia 20-03-2008 09:32 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:01 |
|
|
nowe tulejki pod wtryskiwacze
michal928 dodał/a następującą grafikę:
Edytowane przez michal928 dnia 20-03-2008 09:32 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:01 |
|
|
11
michal928 dodał/a następującą grafikę:
 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:01 |
|
|
12
michal928 dodał/a następującą grafikę:
 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:02 |
|
|
wytoczone kolo zebate czujnika polozenia walu korbowego
michal928 dodał/a następującą grafikę:
Edytowane przez michal928 dnia 20-03-2008 09:33 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:02 |
|
|
14
michal928 dodał/a następującą grafikę:
 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 24-01-2008 10:02 |
|
|
15
michal928 dodał/a następującą grafikę:
 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
sufjaf
Użytkownik
Postów: 251
Miejscowość: Orzesze
Data rejestracji: 18.07.07 |
| Dodane dnia 24-01-2008 18:19 |
|
|
Jestem pod silnym wrażeniem ogromu pracy, jaki włożyłeś w instalację
Chętnie obejrzę to na żywo, w działaniu
Na razie rozglądam się za płytką. Czy jest ktoś chętny? Możemy zamówić, a wiadomo, że im większe zamówienie tym taniej...
___________________________
Sufjaf eee.. znaczy Tomek
911 996 '05 targa
boxster 987 '05
supra MKIII 4.0 V8 Lexus power
Mercedes W202
Audi A4 Cabrio quattro 3.0 ASN
Allroad BAU
hmm Peugeot 508 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
juras
Użytkownik
Postów: 2409
Miejscowość: łódź
Data rejestracji: 31.01.06 |
| Dodane dnia 25-01-2008 16:27 |
|
|
Michał928 popraw mnie jeśli się mylę ale dzwonił do mnie Kuzik i sam nie do końca byłem przekonany co do odpowiedzi a właściwie sam się pogubiłem już w tych wersjach.
- Ja mam "Megasquirt I" płytkę V2.2 z procesorem MC68HC908GP32
- Ty masz "Megasquirt I" na płytce V3.0 z tym samym procesorem MC68HC908GP32
Jest jeszcze płytka "plugin" z nowszym procesorem MC9S12 zastępująca procesor MC68HC908GP32.
--
I jeszcze jedno czy procesor kupiony w sklepie prosto z półki jest gotowy do zabawy czyli programowania go po kablu czy trzeba coś w niego wrzucić za pomocą programatora EPROM ?
2.5 turbo, 2.5 N/A, 2.0 turbo, 2.0 N/A, 0.8 CDI, 0.600
Edytowane przez juras dnia 25-01-2008 16:29 |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 25-01-2008 17:08 |
|
|
Dla formalnosci zeby bylo na forum:
Ja mam plytke V3.0 z procem MS1 MC68HC908GP32
Procesor kupiony w sklepie jest "czysty" i trzeba do niego wrzucic program uploadujacy tzw "bios" za pomoca ktorego po zwarciu zworki ladujemy oprogramowanie sterujace praca megasquirta. Niestety Bios sie laduje tylko programatorem. |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
kuzik
Użytkownik
Postów: 321
Miejscowość: Poznań
Data rejestracji: 21.05.07 |
| Dodane dnia 25-01-2008 20:36 |
|
|
dzięki juras, właśnie miałem zadać to pytanie.
Czyli wersja płytki v2.2 nie daje, możliwości sterowania zapłonem - z tego co wspominałeś w rozmowie.
A ja już byłem przekonany, że płytka to najłatwiejsza część tematu, znalazłem schematy, rysunek płytki do zadruku ( wszystko v2.2)a tu pech.
Czy ktoś widział gdzieś na necie te materiały v3.0?
Znalazłem też schematy programatora procka do versji2.2 - oczywiście dla jednej płytki nie ma sensu tego budować no i wersja nie ta.
Michał, Juras posiadacie symulator do Megasquirta i czy to w ogóle jest potrzebne?
Czy możesz napisać co przedstawia rysunek 7,8 i 10 - sorry, ale nie czaję, i jak połączona jest listwa z wtryskami - przepraszam ale nigdy tego nie rozbierałem stąd być może takie proste pytania.
|
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
kuzik
Użytkownik
Postów: 321
Miejscowość: Poznań
Data rejestracji: 21.05.07 |
| Dodane dnia 25-01-2008 21:52 |
|
|
|
może to czujka temp. na 7 zdjęciu?? |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 25-01-2008 22:16 |
|
|
Jesli masz mozliwosc zrobienia plytki 2.2 to wcale sie nie zastanawiaj. V3.0 faktycznie jest bardziej rozbdowana ale niektore rzeczy sa moim zdaniem zbedne. Obydwie plytki pod wzgledem programowym sa identyczne, sterowac zaplonem sie da w wersji 2.2 trzeba tylko dorobic modul mocy i uklad formowania impulsow z czujnika polozenia walu. v3.0 ma jeszcze ograniczenie pradowe wyjsc sterujacych wtryskami co jest zbedne i mozliwosc sterowania wtryskami niskoomowymi co nie jest konieczne - chyba ze masz zamiar kupic wtryski niskoomowe to da sie dorobic uklad sterowania. v3.0 ma jeszcze wyjscie do sterowania zaworu regulacji wolnych obrotow ale to tylko jeden tranzystor.
Symulator jest potrzebny tylko do uruchomienia ukladu - ja poradzilem sobie bez niego.
Rys 7 to czujnik temperatury wkrecany zamiast czujnika 5 wtrysku
Rys 8 to dorobione wyjscie podcisnienia z kolektora ssacego przykrecane zamiast 5 wtrysku
Rys 10 to tulejki dorobione pod nowe wtryskiwacze ktore wkreca sie w glowice
Listwa z wtryskami nie jest laczona - na wtryski zakladasz gumki z ktorymi wciskacz wtryski w gniazda w listwie tak samo na gumki wciskacz wtryski w gniazda w glowicy - a listwe mocujesz do glowicy zeby wtryski nie wyskoczyly pod wplywem cisnienia. |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
kuzik
Użytkownik
Postów: 321
Miejscowość: Poznań
Data rejestracji: 21.05.07 |
| Dodane dnia 25-01-2008 22:32 |
|
|
dzięki to sporo wyjaśnia
jeszcze tylko pytanko bo muszę się ostatecznie zdecydować
czy dorobienie modułu mocy - cokolwiek to jest i układ formowania impulsów.... też są wymagane w wersji 3.0??? |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
michal928
Użytkownik
Postów: 3379
Miejscowość: Raszyn
Data rejestracji: 20.10.06 |
| Dodane dnia 25-01-2008 23:17 |
|
|
|
Nie - w wersji 3.0 sa one juz na plytce. Do 2.2 dorabiasz mala plytke z ukladem formowania impulsow - prosty uklad na jednym wzmacniaczu operacujnym i kilkanascie elementow a modul mocy to zalezy bo jest duzy wybor - mozna kupic gotowy od jakiegos auta, mozna wstawic cewke z modulem mocy co jest nie glupim rozwiazaniem np od golfa 3. oryginalnie do MS idzie taki tranzystorek ktorego w polsce sie nie da dostac... |
|
| Autor |
RE: Wtrysk elektroniczny w 924 zamiast k-jeta |
kuzik
Użytkownik
Postów: 321
Miejscowość: Poznań
Data rejestracji: 21.05.07 |
| Dodane dnia 25-01-2008 23:35 |
|
|
|
to chyba jednak pomyślę o wersji 3.0 już mam coś na oku z USA |
|
