Zobacz Temat
924.pl | Porsche | Problemy techniczne
Autor Światła przeciwmgielne
dimitr
Użytkownik

Postów: 128
Miejscowość: Łódź
Data rejestracji: 10.11.15
Dodane dnia 09-11-2019 19:57
Hej
Od dłuższego czasu walczę z elektryką i na dłużej zatrzymałem się przy światłach przeciwmgielnych. W Haynesie, znalazłem dwa różne schematy świateł przeciwmgielnych. Natomiast wtyczka, która jest od świateł nie pasuje do włącznika, a trzy przewody, pasują połowicznie do jednego ze schematów (przewód od tylnego przeciwmgielnego jest w ww. kostce). Co robię źle? Zły jest przełącznik? Wtyczki nie oryginalne? Zły schemat?

Zdjęcia poniżej:
-przewody, które według mnie są od włącznika świateł
-zdjęcie nóżek włącznika
-schemat 1.
-schemat 2.


Porsche 924 '82

dimitr dodał/a następującą grafikę:

Autor RE: Światła przeciwmgielne
dimitr
Użytkownik

Postów: 128
Miejscowość: Łódź
Data rejestracji: 10.11.15
Dodane dnia 09-11-2019 19:58

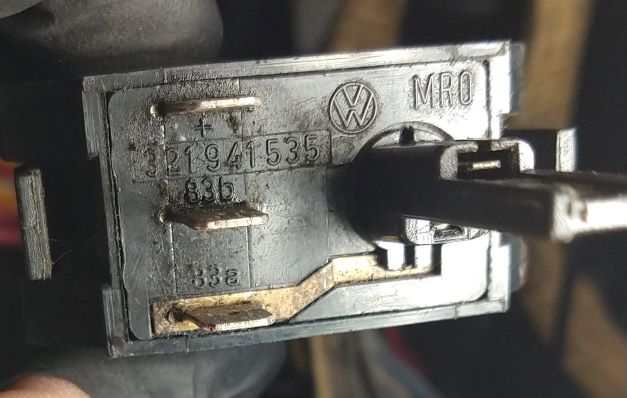

przełącznik


Porsche 924 '82

dimitr dodał/a następującą grafikę:

Autor RE: Światła przeciwmgielne
dimitr
Użytkownik

Postów: 128
Miejscowość: Łódź
Data rejestracji: 10.11.15
Dodane dnia 09-11-2019 20:07

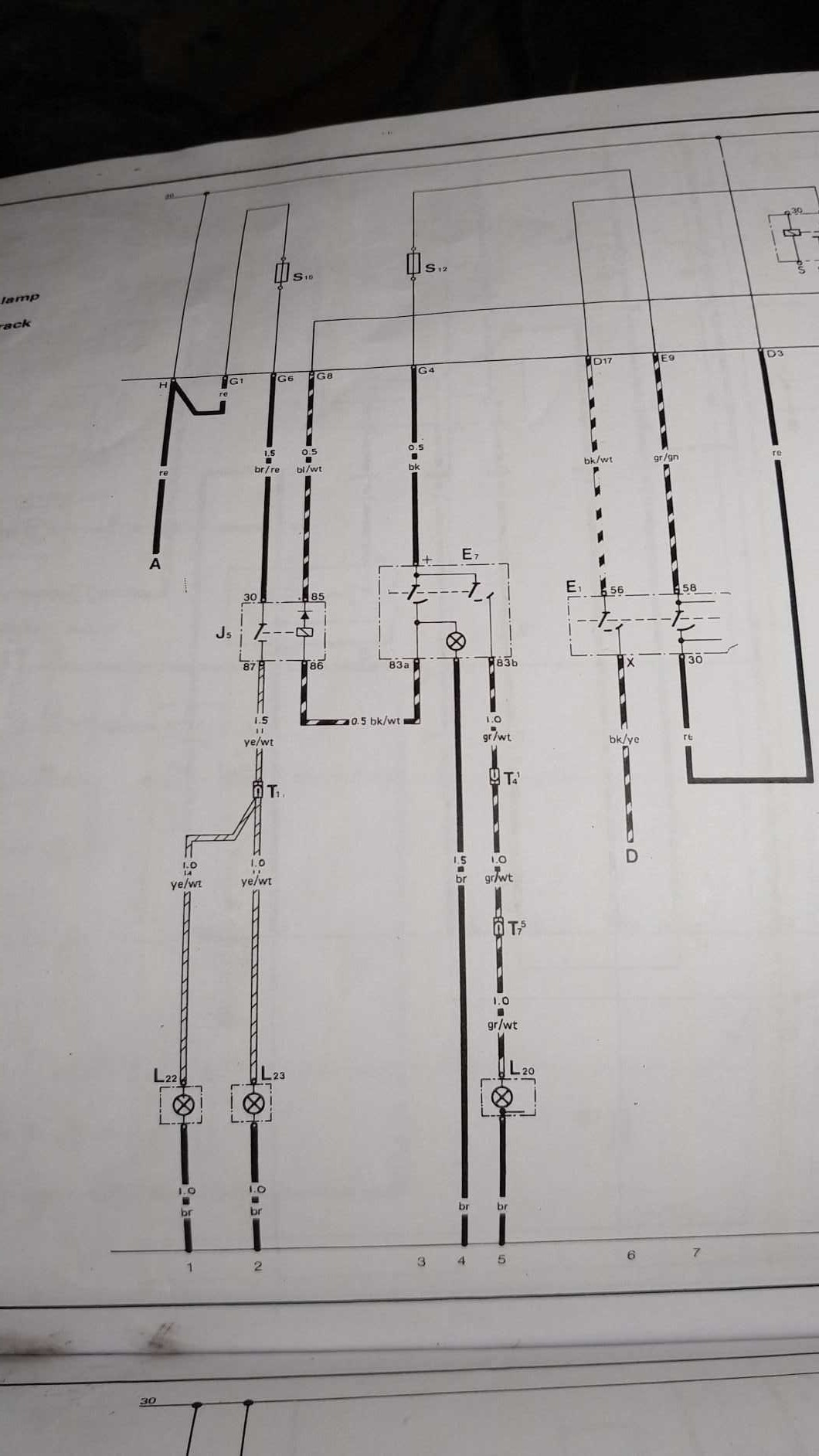

schemat 1.


Porsche 924 '82

dimitr dodał/a następującą grafikę:



Edytowane przez dimitr dnia 09-11-2019 20:09
Autor RE: Światła przeciwmgielne
dimitr
Użytkownik

Postów: 128
Miejscowość: Łódź
Data rejestracji: 10.11.15
Dodane dnia 09-11-2019 20:22

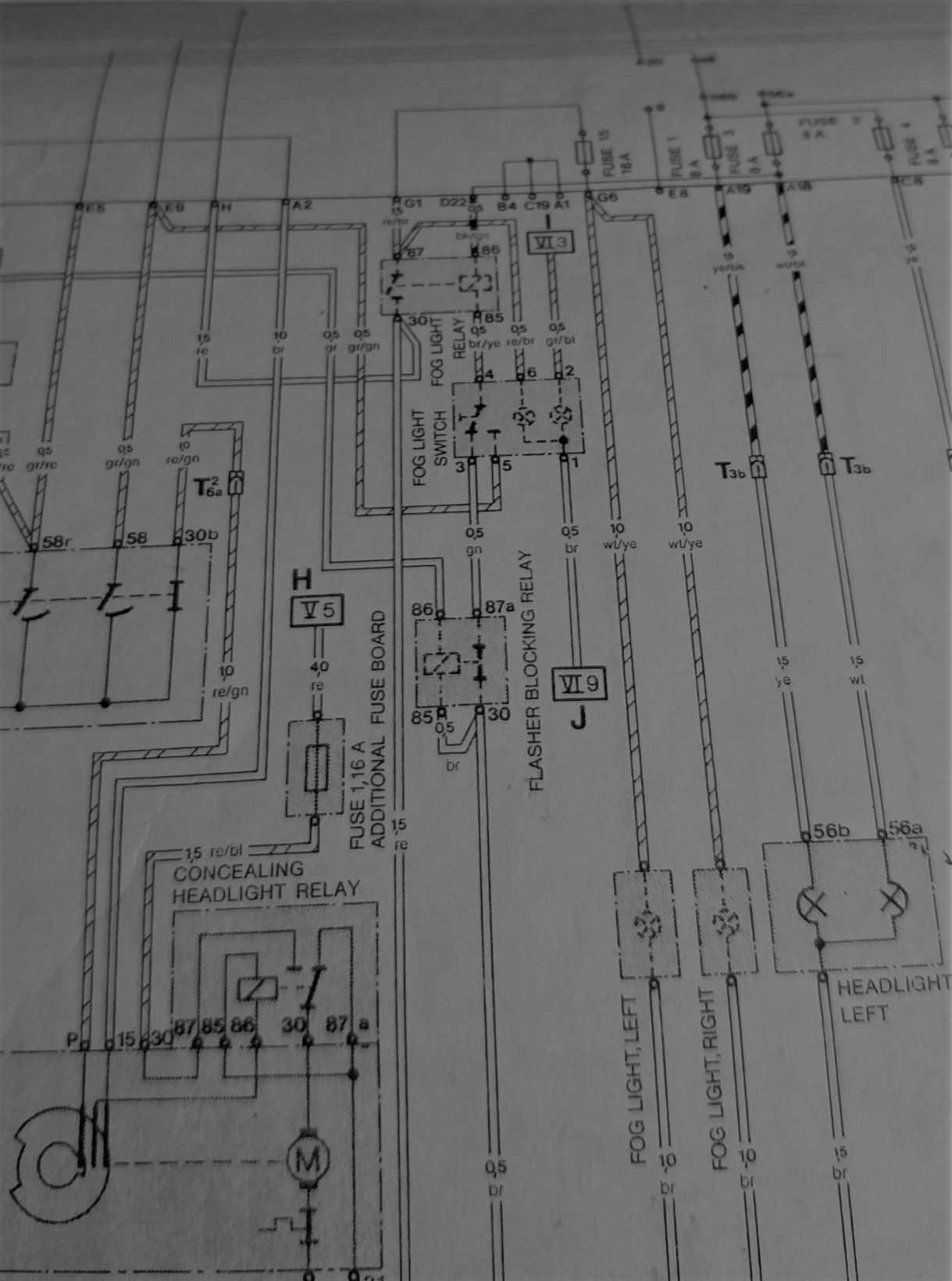

schemat 2.


Porsche 924 '82

dimitr dodał/a następującą grafikę:

Autor RE: Światła przeciwmgielne
pokick
Użytkownik

Postów: 23
Miejscowość:
Data rejestracji: 03.12.18
Dodane dnia 12-11-2019 08:55
z pierwszego schematu wynika że auto ma jedno światło przeciwmgielne, i wyjście do blokady długich(drugi przekaźnik j5 -wniosek z drugiego schematu gdzie jest to ładnie opisane ) - tu ewidentnie pasuje twoja wiązka po prawej. ta po lewej wygląda jakby chciała wejść w ten przekaźnik j5 ale kolory całkowicie się nie zgadzają ;(

pamiętaj żeby dać żarówce minus (masa) bo inaczej przekaźnik j5 może nie działać i blokować światła smiley (nie wiem gdzie jest podłączona anoda diody przekaźnika)

Edytowane przez pokick dnia 12-11-2019 08:59
Autor RE: Światła przeciwmgielne
dimitr
Użytkownik

Postów: 128
Miejscowość: Łódź
Data rejestracji: 10.11.15
Dodane dnia 12-11-2019 10:17
Najbardziej mnie zastanawia to, że każdy schemat trochę pasuje. W wiązce po prawej brakuje szaro-białego przewodu, który jest w kostce po prawo. Przekaźnik w aucie schemat pasuje mniej więcej do drugiego schematu.


Porsche 924 '82
Autor RE: Światła przeciwmgielne
dimitr
Użytkownik

Postów: 128
Miejscowość: Łódź
Data rejestracji: 10.11.15
Dodane dnia 21-11-2019 16:43
Uff, udało się rozwiązać. Nie wiem czy tak było oryginalnie, natomiast w pełni działa i jest w miarę jak na schemacie. Może się komuś przyda. Podpiąłem tak przewody:

czarny - + na włączniku
czarno-biały - 83a na włączniku
brązowy - mocowanie żarówki włacznika
biało-szary z kostki po lewo z pierwszego zdjęcia - 83b


Porsche 924 '82

Edytowane przez dimitr dnia 21-11-2019 16:44
