Gdzie szukać tych przewodów? schematy? |
Misiek
Użytkownik
Postów: 3476
Miejscowość: Jelenia Góra
Data rejestracji: 16.05.07 |
| Dodane dnia 21-10-2009 19:19 |
|
|
Przeprowadzałem diagnostykę elektryki w zielonym w poszukiwaniu zwarcia, przez które straciłem światła wsteczne.
Jak się okazało nic jednak przy pracy nie uszkodziłem bo światła zapalane bezpośrednio z kostki w skrzynce bezpieczników działały ok.
Zgodnie ze schematem sprawdziłem cały obwód świateł cofania i niestety bez rezultatów (prawdopodobnie byłoby to łatwiejsze do naprawienia).
Okazało się jednak, że pod bezpiecznik nr. 9 - który mi przepalało zaraz po przekręceniu kluczyka podpięte jest coś jeszcze oprócz świateł cofania.

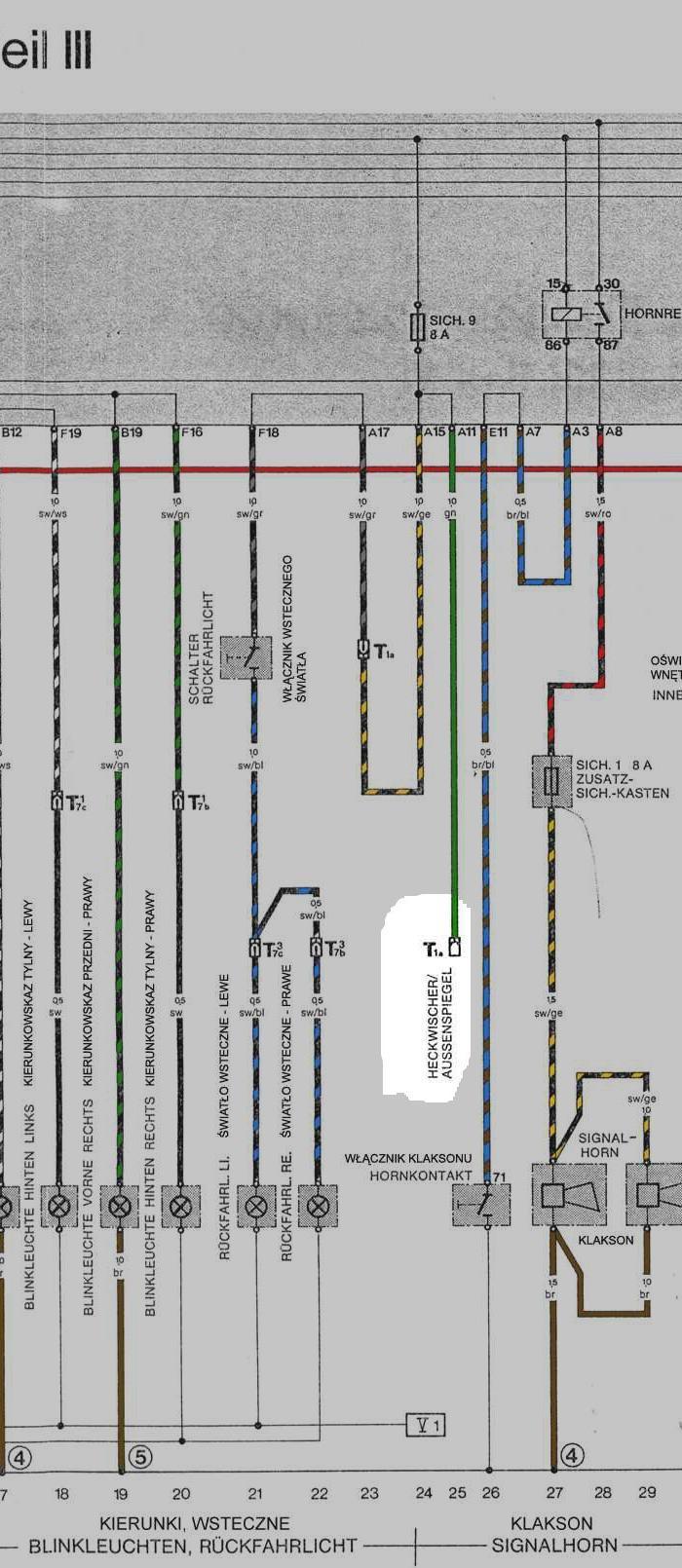

Zaznaczyłem na schemacie jakiś konektor na końcu zielonego przewodu. Do konektora dołączone są 2 przewody, które idą nie wiadomo do czego - albo jeszcze tego nie znalazłem.
Może ktoś wie co tam jest normalnie podłączane (rocznik autka 82) ułatwiłoby mi to znacznie sprawę w szukaniu, bo po wiązce to raczej tragedia.
W każdym razie nie stwierdziłem braku czegoś co byłoby mi potrzebne... także idzie zgłupieć co się tam dzieje.
Tymczasowo rozłączyłem konektor i dzięki temu mam światła wsteczne i chyba wszystko działa... do czasu aż coś włączę i nie pójdzie
Na schemacie zaznaczyłem kabelek na którego końcu dołączone są 2 inne i na którymś z nich mam zwarcie. Kto wie dokąd biegną lub ma schemat to byłoby super
No dobra :/ mały update
Google translator:
(tylna wycieraczka / lusterka)
Nie używam obecnie ani jednej z tych rzeczy ;/ i skąd tu zwarcie?... i gdzie to dalej idzie? bo jakoś tego na schematach brakuje.
było:
924 Turbo (931'82) - Ihasa green metallic niestety ... Odjechało w świat ;-(
924'81 - Alpinweiss - ponoć gdzieś jeździ koło Wrocławia
924'77 - RHD - Poszło na części
Lista turbo prosiąt w PL
Mapa Polskich Transaxli
Misiek dodał/a następującą grafikę:
Edytowane przez Misiek dnia 21-10-2009 21:17 |

|
| Autor |
RE: Czy ktoś wie co to za przewód?? |
huzar105
Użytkownik
Postów: 292
Miejscowość: Poznań
Data rejestracji: 19.10.09 |
| Dodane dnia 21-10-2009 19:32 |
|
|
Heckwischer - tylna wycieraczka
die Außenspiegel - lusterko zew
[img]http://img59.imageshack.us/img59/5609/userbar366227hj2.gif[/img] |
|
| Autor |
RE: Czy ktoś wie co to za przewód?? |
jadak
Użytkownik
Postów: 1208
Miejscowość: Brzesko (OKOCIM:) )
Data rejestracji: 09.12.07 |
| Dodane dnia 21-10-2009 20:20 |
|
|
z tłumaczenia - wycieraczka tylnej szyby i lusterka (jeśli masz elektryczne)
EDIT:
Mój komp ma swoje życie wewnętrzne jednak...pokazał mi post huzara już po tym jak odpisałem. A zacząłem odpisywać sporo po nim
Witajcie w gronie zboczeńców®
924 '79 dla przyjemności
944 '83 US? w remoncie
Przedniosilnikowy nietransaxle Cayenne S'04 na codzień;
Honker 4011 '90 na zimę;
Zipp Raven 250 '09 i Barton Fighter '11 żeby poczuć wiatr we włosach
pomóżmy Zosi przejść na drugą stronę tęczy...
Edytowane przez jadak dnia 21-10-2009 20:24 |
|
| Autor |
RE: Czy ktoś wie co to za przewód?? |
Tomek
Użytkownik
Postów: 559
Miejscowość: Szczecin
Data rejestracji: 01.02.06 |
| Dodane dnia 21-10-2009 20:38 |
|
|
Ogrzewnanie tylnej szyby i pogrzewane lusterka?
Jak znalazł na zimę
TRANSAXLE - nowe części do Porsche
www.transaxle.pl |
|
| Autor |
RE: Czy ktoś wie co to za przewód?? |
Misiek
Użytkownik
Postów: 3476
Miejscowość: Jelenia Góra
Data rejestracji: 16.05.07 |
| Dodane dnia 21-10-2009 21:15 |
|
|
No właśnie nie wiem czy to ma coś wspólnego z ogrzewaniem szyby/lusterek, ale chyba nie. Obwód grzania lusterek podpięty jest pod tylnią szybę czyli pod bezpiecznik nr 4 (25A) z dodatkowej skrzyneczki bezpieczników.
Także wygląda na to, że zrobiło mi się gdzieś zwarcie w drzwiach? albo gdzieś w kablach idących do wycieraczki.
Pomijam fakt, że nie posiadam obecnie przełącznika i joysticka do lusterek - czyli gdzieś mogą być luźne kabelki... a wycieraczka tylnia jest ale także jej nie podpiąłem także jak kable są to gdzieś się pewnie walają po kabinie? orientuje się ktoś w jakichś lokalizacjach takich przewodzików lub kolorach?? bo w standardowych schematach elektrycznych takie elementy jak tylnia wycieraczka i lusterka są pominięte - chyba były traktowane jako opcja?
było:
924 Turbo (931'82) - Ihasa green metallic niestety ... Odjechało w świat ;-(
924'81 - Alpinweiss - ponoć gdzieś jeździ koło Wrocławia
924'77 - RHD - Poszło na części
Lista turbo prosiąt w PL
Mapa Polskich Transaxli |
|
| Autor |
RE: Gdzie szukać tych przewodów? schematy? |
huzar105
Użytkownik
Postów: 292
Miejscowość: Poznań
Data rejestracji: 19.10.09 |
| Dodane dnia 21-10-2009 21:40 |
|
|
A wycieraczka i lusterka działają normalnie? Odepnij najpierw jedno urządzenie później 2 tak będzie łatwiej zdiagnozować.
[img]http://img59.imageshack.us/img59/5609/userbar366227hj2.gif[/img] |
|
| Autor |
RE: Gdzie szukać tych przewodów? schematy? |
simprez
Użytkownik
Postów: 5608
Miejscowość: Kraków/Myślenice
Data rejestracji: 16.05.08 |
| Dodane dnia 21-10-2009 21:51 |
|
|

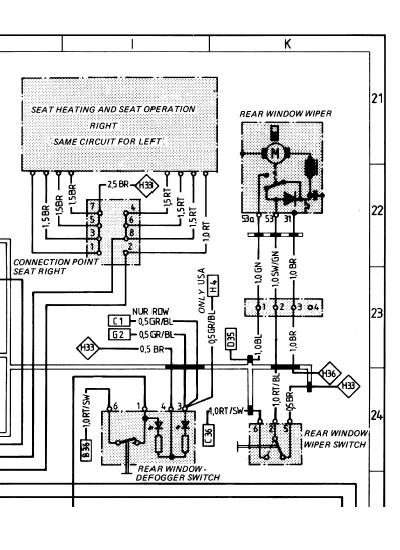

nie wiem jak w 924, ale w 944 do silniczka wycieraczki wchodzą 3 przewody: zielony, brązowo-czarny i brązowy, jeśli są odpięte od wycieraczki i stykają sie ze sobą, to robią zwarcie! (przynajmniej u mnie w szaraku tak było )
Podepnij wycieraczkę i zobacz czy nadal masz zwarcie.
944s US'87 - szarak
951 EU'86 - szmergiel
951 US'89 - szweja
944 US'86 - szufla
NLA 944 EU'88 - szuwar AKA serinus canar.
NLA 944s2 EU'90 - szwarc
NLA 944 US'84 - szeryf
951SR US'88 - szyszynka
szmondak (kuratela)
szarłat (kuratela)
SR EU - szczaw - kiedy zakwitnie?
szpaner (kuratela)
szwargot (kuratela)
968 EU'91 CS look - szczepionka (kuratela)
944 US'87 - szkatuła (parts store)
[K] partsy 944S,S2,T,968
Do. Or do not. There is no try.
simprez dodał/a następującą grafikę:
 |
|
| Autor |
RE: Gdzie szukać tych przewodów? schematy? |
huzar105
Użytkownik
Postów: 292
Miejscowość: Poznań
Data rejestracji: 19.10.09 |
| Dodane dnia 21-10-2009 22:07 |
|
|
Z rysunku wynika, że BR to masa. Wniosek ten wyciągałem po podłączeniu diody przy wycieraczce.
[img]http://img59.imageshack.us/img59/5609/userbar366227hj2.gif[/img] |
|
| Autor |
RE: Gdzie szukać tych przewodów? schematy? |
Misiek
Użytkownik
Postów: 3476
Miejscowość: Jelenia Góra
Data rejestracji: 16.05.07 |
| Dodane dnia 21-10-2009 23:10 |
|
|
BR - Brązowy - jak to w 924... gdzie się taki kabelek znajdzie to wiadomo że jest to masa!
Lusterka mam chyba podłączone - przełączników nie mam... to może gdzieś tam się coś porobiło.
Co do wycieraczki to może gdzieś są przewody - bo chyba w każdym 924 je montowali, ale nie koniecznie były podłączone do użytku. Także nie wiem czy w ogóle gdzieś są podłączone... jakoś nie mam czasu zrobić instalacji do wycieraczki z tyłu... a to tylko z godzinka zabawy :/ - ale jest opcja że w turbawce kiedyś instalacja była i może gdzieś się coś uchowało a o tym nie wiem.
PS... nie cierpię tego bajzlu w kablach, pełno tego i prawie nie wiadomo co od czego...
było:
924 Turbo (931'82) - Ihasa green metallic niestety ... Odjechało w świat ;-(
924'81 - Alpinweiss - ponoć gdzieś jeździ koło Wrocławia
924'77 - RHD - Poszło na części
Lista turbo prosiąt w PL
Mapa Polskich Transaxli |
|
| Autor |
RE: Gdzie szukać tych przewodów? schematy? |
pit
Użytkownik
Postów: 333
Miejscowość:
Data rejestracji: 26.03.08 |
| Dodane dnia 21-10-2009 23:45 |
|
|
simprez ma rację ,kolory takie same są w 924 i nawet jest tak że jeżeli nie podepniesz to coś nie będzie działało niestety nie pamiętam już czy chodziło o elektryczny zamek klapy czy awaryjne. tak czy siak podepnij wycieraczkę tylnej szyby.Jak nie używasz to ramię możesz przecież zdjąć.
Wszystkie "browny" w prosiaku to masa.
|
|
| Autor |
RE: Gdzie szukać tych przewodów? schematy? |
huzar105
Użytkownik
Postów: 292
Miejscowość: Poznań
Data rejestracji: 19.10.09 |
| Dodane dnia 22-10-2009 11:43 |
|
|
Ja to wyczytałem w obrazka. Nigdy nie widziałem instalacji.
Posprawdzaj osobno elementy i samą wiązkę puszczając "jakiś" sygnał, czy wszystko jest ok
Pozdrawiam
[img]http://img59.imageshack.us/img59/5609/userbar366227hj2.gif[/img] |
|
| Autor |
RE: Gdzie szukać tych przewodów? schematy? |
Misiek
Użytkownik
Postów: 3476
Miejscowość: Jelenia Góra
Data rejestracji: 16.05.07 |
| Dodane dnia 22-10-2009 15:13 |
|
|
U mnie sprawdzanie wygląda w ten sposób że biorę miernik, jedną końcówkę podłączam do masy a drugą badam punkt po punkcie w/g schematu oddalając się od masy. Najlepiej jak przewód kończy się na skrzynce bezpieczników i jest opisany w schematach.
Tak jak widać na schemacie 924, lusterka są podłączane pod światła cofania ale nie pofatygowali się już uzupełnić schemat o te elementy, szkoda bo byłoby łatwiej. Niby schematy z 944 powinny podpasować ale jest opcja, że będzie to coś innego.
Na razie odpiąłem tajemniczy kabelek od lusterek i wycieraczki, włożyłem poprawny bezpiecznik 8A i światła cofania działają elegancko. Jak mi się będzie nudzić albo dorwę brakujące przełączniki to zabiorę się za podłączanie brakujących ustrojstw - bez których w sumie da się normalnie żyć
